 BTA方式深穴加工とは

BTA加工(BTA方式深孔明け加工)とは

 「BTA(ビーティーエー)加工」とは、Boring & Trepanning Association の略(ボーリング・トレパン加工)で、金属加工での重要な行程である深穴の切削加工です。高速できれいに深穴加工(深孔加工)を行える特徴があります。

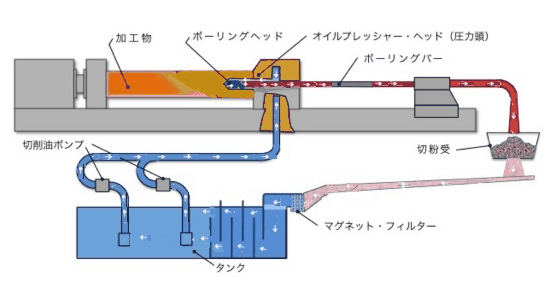

下図の様に、ポンプで加圧された高圧の切削油が加工物に接したプレッシャーヘッド(圧力頭)に送られ、明けられた穴とボーリングバーの間隙を通って刃物に達し、切粉と共にボーリングバー内を通り抜け、切粉受とマグネットフィルターを通過してタンクに戻ります。

BTA加工の原理を紹介している

 ◆設備されているBTA方式深穴加工機械

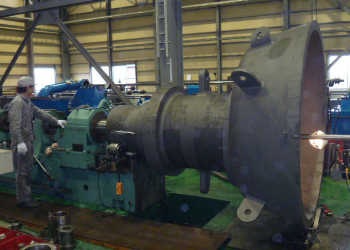

大型内径のBTA加工

B400型 大型BTA機械

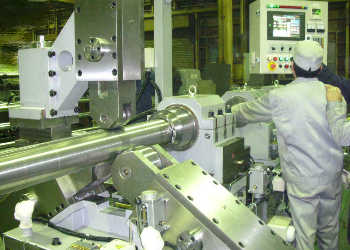

中型BTA機の加工

B150型 中型BTA機械

STKM13AをBTA加工

B300型 大型BTA機械での鋼管の内径加工

KB150型 ヘッド回転方式による偏芯加工

偏芯穴を加工するためには、製品を固定しヘッドが回転する方式の深穴加工機が必要です。
川崎工場と九州工場に各1台設置されています。お問い合せ下さい。


◆深穴加工機械の優れた特徴

- ヘビーデューティーな加工に適しています

BTA方式の深穴明け加工は、ボーリングバーにねじれに強いパイプを使い、剛性の高いヘッドを使用して加工することにより、小径のみならず、大型の深穴加工にも適している。



- 直進性の高いヘッド

ボーリングバーに装着されたカッティングヘッドが良い仕事をしています。高速で回転するワークに食い付き、切れ刃(超硬のチップまたはブレード)で切削を行っていきます。プレッシャーヘッドから供給された切削油が、ヘッドとワークの隙間から供給され、切粉を押し流してボーリングバーの中を通って排出され、良好な加工精度を保ちます。
各種ステンレス鋼、チタン、インコネル、ハステロイ等の難削材の加工実績もあります。


◆ヘッドの種類

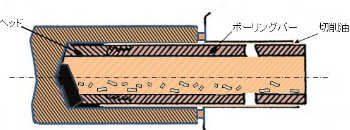

●ソリッドボーリング加工

一般的な加工方法で、ムクの材料に穴明けする場合に使用されます。孔になる部分の材料は、全て切粉になります。図中では、ボーリングバーの内を通って排出される切粉を小さな短冊で表示しました。


トレパニング加工

材料に大径の穴を明ける場合に使用されます。孔の中心部分(芯材)を残して深穴加工をする専用のヘッドが使用されます。


カウンターボーリング加工

材料に既に穴が明いている、またはパイプ状の材料の穴拡げ加工に使用します。面粗度や精度が必要な場合にも用いられます。




長尺深穴加工のバー

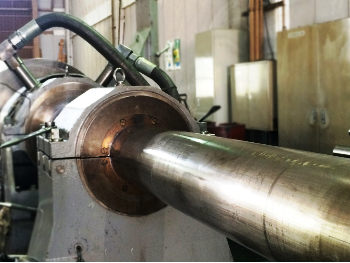

大型のボーリングバー

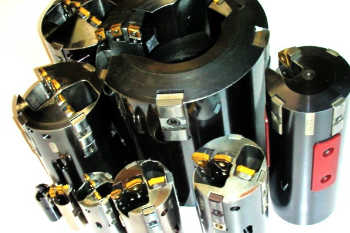

代表的なヘッド

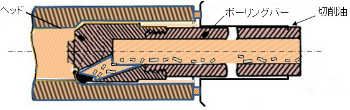

BTAソリッドのしくみ

ソリッドボーリングヘッド

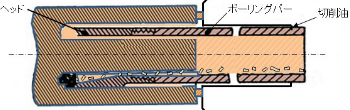

BTA加工トレパンの仕組み

トレパニングヘッド


BTAのパイプ穴広げ

カウンターヘッド




◆加工中のムービー

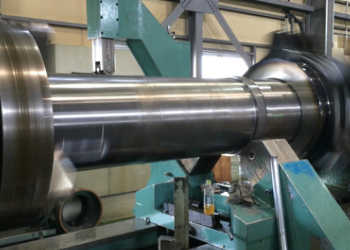

材質:SACM645 4,100mm長シリンダーのBTA(深穴明け)加工です。

中型のBTA機で加工中


>

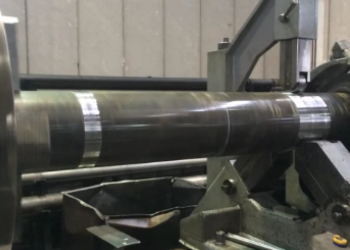

材質:STKM13A  鋼管の内径BTA(深穴明け)加工です。

大型のBTA機で加工中

◆認定書類

-品質認定証書類など

●ISO 9001の認定書


ISO9001認証書
本社・川崎工場、広島工場、九州工場が認証サイトです

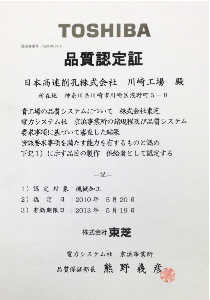

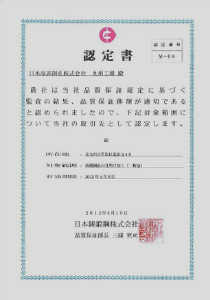

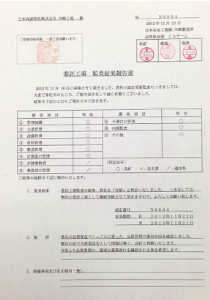

●工場監査を行っていただいたお客様からの品質認定書類です。



日立金属(株)桶川工場殿


強力会社からの表彰状

日本冶金工業(株)殿







日本鋳鍛鋼(株)殿
